Аксессуары для
регулирования температуры (выборочно)
Датчик уличной температуры
KHG71406211-
При использовании датчика
температуры воды в системе
отопления автоматически изменяется
в зависимости от температуры
воздуха на улице (подробнее смю
инструкции по установке и
эксплуатации на котлы)
Комнатный механический термостат
KHG71408691-
Максимальное напряжение и ток на
контактах 250В, 16А. Пределы
регулирования 8°С … 30 °С. Точность
регулирования (разность между
температурами включения и
выключения): <1°C
Комнатный механический термостат
от SIEMENS
KHG71406281-
Максимальное напряжение и ток на
контактах 250В, 16А. Пределы
регулирования 8°С … 30 °С. Точность
регулирования (разность между
температурами включения и
выключения): <1°C
Magictime Plus - комнатный
программируемый недельный
термостат
KHG71408671-
Позволяет программировать
температуру в помещении в течение
недели. 2 уровня регулирования
температуры помещения. Ручной или
автоматический режимы работы.
Дискретность программирования: 15
минут. Точность регулирования: 0,1°С.
Режим "антизаморозки" (в
положении выключено)
|
|

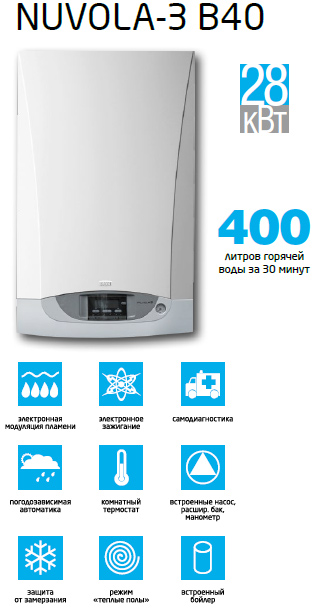

«Горячая вода всегда» —
вот основной принцип котлов
серии NUVOLA-3 B40. Благодаря
встроенному бойлеру емкостью 40
литров из эмалированной стали,
котлы данной серии незаменимы
там, где требуется большой
расход воды, обеспечивая 400
литров горячей воды в течении
30 мин (при ∆t = 30°С). Модели
серии NUVOLA-3 B40 оборудованы
широким жидкокристаллическим
дисплеем, на котором четко
отображается вся информация о работе
котла и возможных сбоях.
|
|
ГАЗОВАЯ СИСТЕМА
- Непрерывная электронная
модуляция пламени в режимах
отопления и ГВС;
- Рассекатели горелки
сделаны из нержавеющей стали;
- Котлы адаптированы к российским
условиям. Устойчиво работают
при понижении входного
давления природного газа до 5
мбар;
- Плавное электронное
зажигание;
- Запатентованная система
регулирования подачи воздуха
(модели с закрытой камерой);
- Возможна перенастройка для
работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
- Накопительный бойлер из
эмалированной стали емкостью
40 л, магниевый анод;
- Первичный медный
теплообменник, покрытый
специальным составом для
дополнительной защиты от
коррозии;
- Энергосберегающий
циркуляционный насос с автоматическим
воздухоотводчиком;
- Латунный трехходовой клапан
с электрическим
сервоприводом;
- Манометр;
- Автоматический байпас;
- Постциркуляция насоса;
- Фильтр на возврате из
системы отопления.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ
- Цифровая панель
управления;
- Два диапазона регулирования
температуры в системе
отопления: 30—85°С и 30—45°С (режим
«теплые полы»);
- Встроенная погодозависимая
автоматика (возможность
подключения датчика уличной
температуры);
- Регулирование и автоматическое
поддержание заданной
температуры в контурах
отопления и ГВС;
- Цифровая индикация
температуры.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ
- Жидкокристалический
дисплей;
- Цифровая система
самодиагностики и запоминание
последних ошибок в работе;
- Ионизационный контроль
пламени;
- Система защиты от
блокировки насоса (включается
автоматически каждые 24 ч);
- Система защиты от
блокировки трехходового
клапана (включается
автоматически каждые 24 ч);
- Защитный термостат от
перегрева теплоносителя в первичном
теплообменнике;
- Датчик тяги для контроля за безопасным
удалением продуктов сгорания
(пневмореле — для моделей с закрытой
камерой; термостат — для
моделей с открытой камерой);
- Прессостат в системе
отопления — срабатывает при
недостатке давления
теплоносителя;
- Предохранительные клапаны в контуре
отопления (3 атм.) и в
контуре ГВС (8 атм.);
- Система защиты от
замерзания в контурах
отопления и ГВС;
- Система антибактериальной
защиты
|
|
|
Технические
характеристики
|
Отопление
и горячая вода
|
|
NUVOLA-3
B40 240 i
|
NUVOLA-3
B40 280 i
|
NUVOLA-3
B40 240 Fi
|
NUVOLA-3
B40 280 Fi
|
|
|
Макс. полезная
тепловая мощность
|
кВт |
24,4 |
28 |
24,4 |
28 |
|
Мин. полезная
тепловая мощность
|
кВт |
10,4 |
10,4 |
10,4 |
10,4 |
|
Макс. потребляемая
тепловая мощность
|
кВт |
27,1 |
31,1 |
26,3 |
30,1 |
|
Мин. потребляемая
тепловая мощность
|
кВт |
11,9 |
11,9 |
11,9 |
11,9 |
|
Макс. расход
природного/сжиженного газа
в режиме отопления
|
м3/ч
(кг/ч) |
2,87
(2,14) |
3,29
(2,45) |
2,78
(2,04) |
3,18
(2,37) |
|
Макс.
производительность (КПД)
|
% |
90,3 |
90,3 |
92,9 |
93,1 |
|
Производительность
(КПД) при 30% мощности
|
% |
88 |
88 |
90,4 |
90,5 |
|
Емкость/давление
заполнения расшир. бака
|
л/бар |
7,5/0,8 |
7,5/0,8 |
7,5/0,8 |
7,5/0,8 |
|
Камера сгорания
|
- |
откр. |
откр. |
закр. |
закр. |
|
Диапазон
регулирования температуры в
контуре ГВС
|
°С |
5-60 |
5-60 |
5-60 |
5-60 |
|
Производительность
горячей воды при ?t=25°C
|
л/мин |
13,7 |
16,1 |
14 |
16,1 |
|
Производительность
горячей воды при ?t=35°C
|
л/мин |
9,8 |
11,5 |
10 |
11,5 |
|
Производительность
горячей воды за первые 30 мин
при ?t=30°С
|
л/30
мин |
350 |
410 |
350 |
410 |
|
Макс./мин. давление
в контуре ГВС
|
л/мин |
8/0,15 |
8/0,15 |
8/0,15 |
8/0,15 |
|
Диаметр дымохода
|
мм |
140 |
140 |
- |
- |
|
Диаметр дымоотвод.
труб (коакс./раздельных)
|
мм |
- |
- |
(60-100)/80 |
(60-100)/80 |
|
Макс. длина
дымоотвод. труб (коакс./раздельных)
|
м |
- |
- |
4/30 |
4/25 |
|
Номинальное
входное давление природного
газа
|
мбар |
13—20 |
13—20 |
13—20 |
13—20 |
|
Электрическая
мощность/напряжение
|
Вт/В |
110/230 |
110/230 |
190/230 |
190/230 |
|
Габаритные
размеры: высота
|
мм |
950 |
950 |
950 |
950 |
|
Габаритные
размеры: ширина
|
мм |
600 |
600 |
600 |
600 |
|
Габаритные
размеры: глубина
|
мм |
466 |
466 |
466 |
466 |
|
Вес НЕТТО/БРУТТО
|
кг |
60/63 |
60/63 |
70/73 |
70/73 |
|
Упаковочные
размеры
|
см |
66x52x107 |
66x52x107 |
66x52x107 |
66x52x107 |
|
|
|
