Аксессуары для регулирования
температуры (выборочно)
Комнатный механический термостат
от SIEMENS
 KHG71406281-
Максимальное напряжение и ток на
контактах 250В, 16А. Пределы
регулирования 8°С … 30 °С. Точность
регулирования (разность между
температурами включения и
выключения): <1°C
Комнатный механический термостат
 KHG71408691-
Максимальное напряжение и ток на
контактах 250В, 16А. Пределы
регулирования 8°С … 30 °С. Точность
регулирования (разность между
температурами включения и
выключения): <1°C
Magictime Plus - комнатный
программируемый недельный
термостат
KHG71408671-
Позволяет программировать
температуру в помещении в течение
недели. 2 уровня регулирования
температуры помещения. Ручной или
автоматический режимы работы.
Дискретность программирования: 15
минут. Точность регулирования: 0,1°С.
Режим "антизаморозки" (в
положении выключено)
Датчик температуры воды контура
ГВС, HT, длина 1,4 м
 KHG71407681-
Только для одноконтурных моделей.
|
|

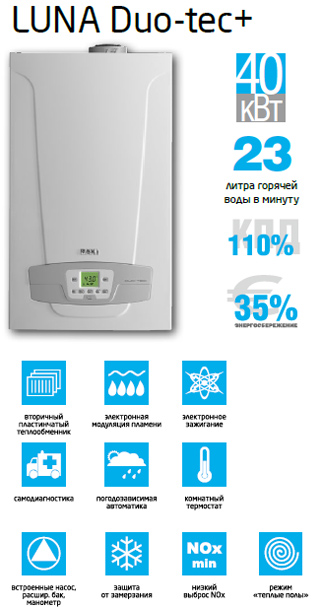

В моделях серии LUNA Duo-tec+
заложена способность котла
адаптироваться под тип и качество
газа, параметры дымохода,
дымоход и другие условия. Все
модели оснащены встроенным
двухскоростным насосом,
который управляется
электроникой котла и подстраивается
под систему отопления,
обеспечивая оптимальный
температурный режим и экономию
электроэнергии. Котлы серии LUNA
Duo-tec+ оснащены современной
горелкой с полным
предварительным смешением газо-воздушной
смеси и работают с коэффициентом
модуляции мощности 1:7.
|
|
ГАЗОВАЯ СИСТЕМА
- Система адаптивного
контроля горения;
- Коэффициент модуляции
мощности — 1:7;
- Сохраняют номинальную
мощность при падении
входного давления газа до 5
мбар;
- Непрерывная электронная
модуляция пламени в режимах
отопления и ГВС;
- Пониженное содержание СО и NOx;
- Горелка из нержавеющей
стали AISI 316L с предварительным
смешением газа и воздуха;
- Возможна перенастройка для
работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
- Энергосберегающий
двухскоростной
циркуляционный насос с электронным
управлением и встроенным
автоматическим
воздухоотводчиком;
- Первичный теплообменник из
нержавеющей стали AISI 316L;
- Вторичный пластинчатый
теплообменник из нержавеющей
стали (двухконтурные модели);
- Автоматический байпас;
- Постциркуляция насоса;
- Фильтр на входе холодной
воды;
- Встроенный электрический трехходовой
клапан (в том числе в одноконтурных
моделях).
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ
- Новая панель управления с широким
дисплеем;
- Два датчика температуры
отопления на подаче и на обратке;
- Самоадаптация
погодозависимой автоматики;
- Диапазон регулирования
температуры в системе
отопления 25—80°С;
- Встроенная погодозависимая
автоматика;
- Регулирование и автоматическое
поддержание заданной
температуры в контурах
отопления и ГВС;
- Цифровая индикация
температуры и давления;
- Возможность управления
разнотемпературными
зональными системами.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ
- Электронный манометр -
срабатывает при падении давления
воды в 2 этапа: предупреждение
и блокировка (0,5 бар);
- Электронная система
самодиагностики и запоминание
последних ошибок в работе;
- Ионизационный контроль
пламени;
- Системы защиты от
блокировки насоса и трехходового
клапана;
- Защитный термостат от
перегрева теплоносителя в первичном
теплообменнике;
- Контроль безопасного
удаления продуктов сгорания
при помощи датчика NTC;
- Предохранительный клапан в контуре
отопления (3 атм.);
- Система защиты от
замерзания в контурах
отопления и ГВС
|
|
|
Технические
характеристики
|
ТОЛЬКО
ОТОПЛЕНИЕ
|
ОТОПЛЕНИЕ
И ГОРЯЧАЯ ВОДА
|
|
LUNA
Duo-tec+ 1.12
|
LUNA
Duo-tec+ 1.24
|
LUNA
Duo-tec+ 1.28
|
LUNA
Duo-tec+ 24
|
LUNA
Duo-tec+ 28
|
LUNA
Duo-tec+ 33
|
LUNA
Duo-tec 40
|
|
|
Макс. полезная
тепловая мощность по ГВС
|
кВт |
- |
- |
- |
24 |
28 |
33 |
40 |
|
Макс. полез. тепл.
мощность по отоплению: в
режиме 80/60°С
|
кВт |
12 |
24 |
28 |
20 |
24 |
28 |
32 |
|
Макс. полез. тепл.
мощность по отоплению: в
режиме 50/30°С
|
кВт |
13,1 |
26,1 |
30,5 |
21,8 |
26,1 |
30,6 |
34,9 |
|
Мин. полез. тепл.
мощность по отоплению: в
режиме 80/60°С
|
кВт |
2 |
3,4 |
4 |
3,4 |
3,8 |
4,7 |
5,7 |
|
Мин. полез. тепл.
мощность по отоплению: в
режиме 50/30°С
|
кВт |
2,2 |
3,7 |
4,3 |
3,7 |
4,1 |
5,1 |
6,3 |
|
Макс. потребляемая
тепловая мощность по ГВС
|
кВт |
- |
- |
- |
24,7 |
28,9 |
34 |
41,2 |
|
Макс. потребляемая
тепловая мощность по
отоплению
|
кВт |
12,4 |
24,7 |
28,9 |
20,6 |
24,7 |
28,9 |
33 |
|
Мин. потребляемая
тепловая мощность
|
кВт |
2,1 |
4,1 |
4,8 |
4,1 |
4,8 |
5,7 |
5,9 |
|
Макс. расход
природного/сжиженного газа
|
м3/ч
(кг/ч) |
1,31
(0,96) |
2,61
(1,92) |
3,06
(2,25) |
2,61
(1,92) |
3,06
(2,25) |
3,60
(2,64) |
4,36
(3,20) |
|
Производительность
(КПД): в режиме 75/60°С
|
% |
97,6 |
97,6 |
97,6 |
97,6 |
97,6 |
97,6 |
97,6 |
|
Производительность
(КПД): в режиме 50/30°С
|
% |
107,5 |
107,5 |
107,3 |
107,5 |
107,5 |
107,3 |
105,8 |
|
Макс.
производительность (КПД) при
нагрузке 30%
|
% |
107,8 |
107,6 |
107,6 |
107,6 |
107,6 |
107,7 |
107,6 |
|
Емкость/давление
заполнения расшир. бака
|
л/бар |
8/0,8 |
8/0,8 |
10/0,8 |
8/0,8 |
8/0,8 |
10/0,8 |
10/0,8 |
|
Диапазон
регулирования темп. в
контуре ГВС
|
°С |
- |
- |
- |
35—60 |
35—60 |
35—60 |
35—60 |
|
Производительность
горячей воды при Δt=25°С
|
л/мин |
- |
- |
- |
13,8 |
16,1 |
18,9 |
22,9 |
|
Производительность
горячей воды при Δt=35°С
|
л/мин |
- |
- |
- |
9,8 |
11,5 |
13,5 |
16,4 |
|
Мин. расход воды в
контуре ГВС
|
л/мин |
- |
- |
- |
2 |
2 |
2 |
2 |
|
Макс./мин. давление
в контуре ГВС
|
бар |
- |
- |
- |
8/0,15 |
8/0,15 |
8/0,15 |
8/0,15 |
|
Диаметр дымоотвод.
труб (коакс./раздельных)
|
мм |
(60—100)/80 |
(60—100)/80 |
(60—100)/80 |
(60—100)/80 |
(60—100)/80 |
(60—100)/80 |
(60—100)/80 |
|
Макс. длина
дымоотвод. труб (коакс./раздельных)
|
м |
10/80 |
10/80 |
10/80 |
10/80 |
10/80 |
10/80 |
10/80 |
|
Номинальное
входное давление природного
газа
|
мбар |
13—20 |
13—20 |
13—20 |
13—20 |
13—20 |
13—20 |
13—20 |
|
Электрическая
мощность/напряжение
|
Вт/В |
105/230 |
120/230 |
135/230 |
120/230 |
130/230 |
135/230 |
142/230 |
|
Габаритные
размеры: высота
|
мм |
763 |
763 |
763 |
763 |
763 |
763 |
763 |
|
Габаритные
размеры: ширина
|
мм |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
|
Габаритные
размеры: глубина
|
мм |
345 |
345 |
345 |
345 |
345 |
345 |
345 |
|
Вес НЕТТО/БРУТТО
|
кг |
34,5/37,5 |
34,5/37,5 |
36/39 |
38,5/41,5 |
38,5/41,5 |
39,5/42,5 |
41/44 |
|
Упаковочные
размеры
|
см |
90x39x54 |
90x39x54 |
90x39x54 |
90x39x54 |
90x39x54 |
90x39x54 |
90x39x54 |
|
|
|
