Аксессуары для регулирования
температуры (выборочно)
Комнатный механический термостат
от SIEMENS
 KHG71406281-
Максимальное напряжение и ток на
контактах 250В, 16А. Пределы
регулирования 8°С … 30 °С. Точность
регулирования (разность между
температурами включения и
выключения): <1°C
Комнатный механический термостат
 KHG71408691-
Максимальное напряжение и ток на
контактах 250В, 16А. Пределы
регулирования 8°С … 30 °С. Точность
регулирования (разность между
температурами включения и
выключения): <1°C
Magictime Plus - комнатный
программируемый недельный
термостат
KHG71408671-
Позволяет программировать
температуру в помещении в течение
недели. 2 уровня регулирования
температуры помещения. Ручной или
автоматический режимы работы.
Дискретность программирования: 15
минут. Точность регулирования: 0,1°С.
Режим "антизаморозки" (в
положении выключено)
Датчик температуры воды контура
ГВС, HT, длина 1,4 м
KHG71407681-
Только для одноконтурных моделей.
|
|

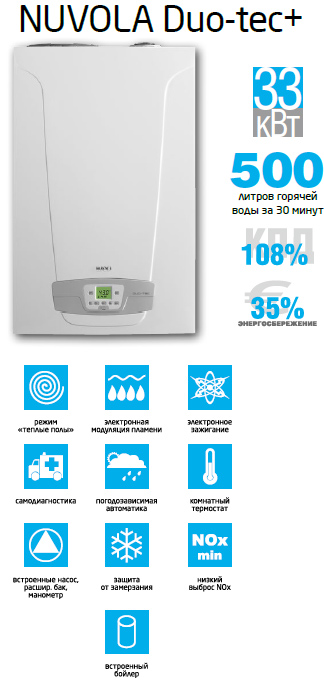

В моделях серии NUVOLA Duo-tec+
заложена способность котла
адаптироваться под тип и качество
газа, параметры дымохода,
дымоход и другие условия.
Благодаря встроенному 45-литровому
бойлеру из нержавеющей стали,
котлы данной серии незаменимы
там, где требуется большой
расход воды. Котлы серии NUVOLA
Duo-tec+ оснащены современной
горелкой с полным
предварительным смешением газо-воздушной
смеси и работают с коэффициентом
модуляции мощности 1:7.
|
|
ГАЗОВАЯ СИСТЕМА
- Система адаптивного
контроля горения;
- Коэффициент модуляции
мощности —1:7;
- Сохраняют номинальную
мощность при падении
входного давления газа до 5
мбар;
- Непрерывная электронная
модуляция пламени в режимах
отопления и ГВС;
- Пониженное содержание СО и NOx;
- Горелка из нержавеющей
стали AISI 31 6L с предварительным
смешением газа и воздуха;
- Возможна перенастройка для
работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
- Энергосберегающий
двухскоростной
циркуляционный насос с электронным
управлением и встроенным
автоматическим
воздухоотводчиком;
- Первичный теплообменник из
нержавеющей стали AISI 316L;
- Накопительный бойлер из
нержавеющей стали AISI 316L
емкостью 45 л, магниевый анод;
- Электрический трехходовой
клапан с мотором;
- Автоматический байпас;
- Постциркуляция насоса;
- Фильтр на входе холодной
воды.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ
- Новая панель управления с широким
дисплеем;
- Два датчика температуры
отопления на подаче и на
обратке;
- Самоадаптация
погодозависимой автоматики;
- Диапазон регулирования
температуры в системе
отопления 25—80°С;
- Встроенная погодозависимая
автоматика;
- Регулирование и автоматическое
поддержание заданной
температуры в контурах
отопления и ГВС;
- Цифровая индикация
температуры и давления;
- Возможность управления
разнотемпературными
зональными системами.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ
- Электронный манометр —
срабатывает при падении
давления воды в 2 этапа:
предупреждение и блокировка
(0,5 бар);
- Электронная система
самодиагностики и запоминание
последних ошибок в работе;
- Ионизационный контроль
пламени;
- Системы защиты от
блокировки насоса и трехходового
клапана;
- Защитный термостат от
перегрева теплоносителя в первичном
теплообменнике;
- Контроль безопасного
удаления продуктов сгорания
при помощи датчика NTC;
- Предохранительный клапан в контуре
отопления (3 атм.);
- Система защиты от
замерзания в контурах
отопления и ГВС
|
|
|
Технические
характеристики
|
ОТОПЛЕНИЕ
И ГОРЯЧАЯ ВОДА
|
|
NUVOLA
Duo-tec+ 16
|
NUVOLA
Duo-tec+ 24
|
NUVOLA
Duo-tec+ 33
|
|
|
Макс. полезная
тепловая мощность по ГВС
|
кВт |
16 |
24 |
33 |
|
Макс. полез. тепл.
мощность по отоплению: в
режиме 80/60°С
|
кВт |
12 |
20 |
28 |
|
Макс. полез. тепл.
мощность по отоплению: в
режиме 50/30°С
|
кВт |
13,1 |
21,8 |
30,6 |
|
Мин. полез. тепл.
мощность по отоплению: в
режиме 80/60°С
|
кВт |
2,2 |
3,4 |
4,7 |
|
Мин. полез. тепл.
мощность по отоплению: в
режиме 50/30°С
|
кВт |
2,4 |
3,7 |
5,1 |
|
Макс. потребляемая
тепловая мощность по ГВС
|
кВт |
16,5 |
24,7 |
34 |
|
Макс. потребляемая
тепловая мощность по
отоплению
|
кВт |
12,4 |
20,6 |
28,9 |
|
Мин. потребляемая
тепловая мощность
|
кВт |
2,3 |
3,5 |
5,7 |
|
Макс. расход
природного/сжиженного газа
|
м3/ч (кг/ч) |
1.74 (1.28) |
2,61 (1,92) |
3,6 (2,64) |
|
Производительность
(КПД): в режиме 80/60°С
|
% |
97,8 |
97,7 |
97,7 |
|
Производительность
(КПД): в режиме 50/30°С
|
% |
105,8 |
105,8 |
105,8 |
|
Макс.
производительность (КПД) при
нагрузке 30%
|
% |
107,8 |
107,6 |
107,7 |
|
Емкость/давление
заполнения расшир. бака
|
л/бар |
7,5/0,8 |
7,5/0,8 |
7,5/0,8 |
|
Диапазон
регулирования темп. в
контуре ГВС
|
°С |
35—60 |
35—60 |
35—60 |
|
Производительность
горячей воды при Δt=25°С
|
л/мин |
9,2 |
13,8 |
18,9 |
|
Производительность
горячей воды при Δt=35°С
|
л/мин |
6,6 |
9,8 |
13,5 |
|
Производительность
горячей воды за первые 30 мин
при Δt=30°С
|
л/30мин |
275 |
385 |
500 |
|
Мин. расход воды в
контуре ГВС
|
л/мин |
2 |
2 |
2 |
|
Макс./мин. давление
в контуре ГВС
|
бар |
8/0,15 |
8/0,15 |
8/0,15 |
|
Диаметр дымоотвод.
труб (коакс./раздельных)
|
мм |
(60—100)/80 |
(60—100)/80 |
(60—100)/80 |
|
Макс. длина
дымоотвод. труб (коакс./раздельных)
|
м |
10/80 |
10/80 |
10/80 |
|
Номинальное
входное давление природного
газа
|
мбар |
5—20 |
5—20 |
5—20 |
|
Электрическая
мощность/напряжение
|
Вт/В |
112/230 |
102/230 |
133/230 |
|
Габаритные
размеры: высота
|
мм |
950 |
950 |
950 |
|
Габаритные
размеры: ширина
|
мм |
600 |
600 |
600 |
|
Габаритные
размеры: глубина
|
мм |
466 |
466 |
466 |
|
Вес НЕТТО/БРУТТО
|
кг |
62/65 |
62/65 |
67,5/70,5 |
|
Упаковочные
размеры
|
см |
111x67x52 |
111x67x52 |
111x67x52 |
|
|
|
