Аксессуары для регулирования
температуры (выборочно)
Комнатный механический термостат
от SIEMENS
 KHG71406281-
Максимальное напряжение и ток на
контактах 250В, 16А. Пределы
регулирования 8°С … 30 °С. Точность
регулирования (разность между
температурами включения и
выключения): <1°C
Комнатный механический термостат
 KHG71408691-
Максимальное напряжение и ток на
контактах 250В, 16А. Пределы
регулирования 8°С … 30 °С. Точность
регулирования (разность между
температурами включения и
выключения): <1°C
Magictime Plus - комнатный
программируемый недельный
термостат
KHG71408671-
Позволяет программировать
температуру в помещении в течение
недели. 2 уровня регулирования
температуры помещения. Ручной или
автоматический режимы работы.
Дискретность программирования: 15
минут. Точность регулирования: 0,1°С.
Режим "антизаморозки" (в
положении выключено)
Датчик температуры воды контура
ГВС, HT, длина 1,4 м
KHG71407681-
Только для одноконтурных моделей.
|
|

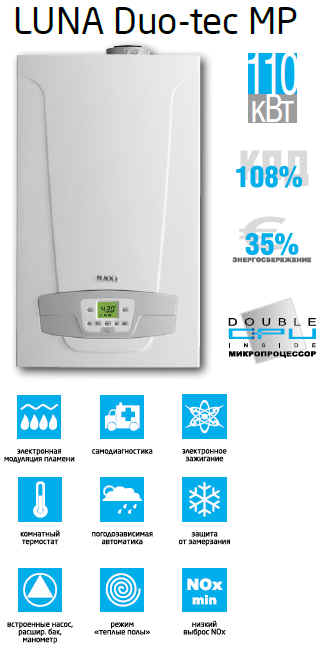

Котлы серии LUNA Duo-tec MP
сочетают в себе простоту
установки и эксплуатации и самые
прогрессивные технологии.
Модели этой серии достигают
мощности до 110 кВт и могут
быть установлены в каскаде
до 16 котлов. Все модели оснащены
встроенным модуляционным
насосом, который управляется
электроникой котла и подстраивается
под систему отопления,
обеспечивая оптимальный
температурный режим и экономию
электроэнергии. Котлы серии LUNA
Duo-tec MP оснащены современной
горелкой с полным
предварительным смешением газо-воздушной
смеси и работают с коэффициентом
модуляции мощности 1:9.
|
|
ГАЗОВАЯ СИСТЕМА
- Сохраняют номинальную
мощность при падении
входного давления газа до 5
мбар;
- Коэффициент модуляции
мощности —1:9;
- Непрерывная электронная
модуляция пламени в режимах
отопления и ГВС;
- Пониженное содержание СО и NOx;
- Горелка из нержавеющей
стали AISI 316L с предварительным
смешением газа и воздуха;
- Возможна перенастройка для
работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
- Энергосберегающий
модуляционный
циркуляционный насос с электронным
управлением и встроенным
автоматическим
воздухоотводчиком;
- Первичный теплообменник из
нержавеющей стали AISI 316L;
- Постциркуляция насоса;
- Возможность подключения
внешнего накопительного
бойлера для горячей воды.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ
- Новая панель управления с широким
дисплеем;
- Диапазон регулирования
температуры в системе
отопления 25—80°С;
- Два датчика температуры
отопления на подаче и на обратке;
- Встроенная погодозависимая
автоматика;
- Возможность недельного
программирования режима
работы;
- Самоадаптация
погодозависимой автоматики;
- Регулирование и автоматическое
поддержание заданной
температуры в контурах
отопления и ГВС;
- Цифровая индикация
температуры и давления;
- Возможность управления
разнотемпературными
зональными системами;
- Возможность установки в каскаде
до 16 котлов.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ
- Электронный манометр —
срабатывает при падении
давления воды в 2 этапа:
предупреждение и блокировка
(0,5 бар);
- Управление каскадом до 16
котлов;
- Электронная система
самодиагностики и запоминание
последних ошибок в работе;
- Ионизационный контроль
пламени;
- Системы защиты от
блокировки насоса и трехходового
клапана;
- Защитный термостат от
перегрева теплоносителя в первичном
теплообменнике;
- Контроль безопасного
удаления продуктов сгорания
при помощи датчика NTC;
- Предохранительный клапан в контуре
отопления (3 атм.);
- Система защиты от
замерзания в контурах
отопления и ГВС
|
|
|
Технические
характеристики
|
ТОЛЬКО
ОТОПЛЕНИЕ
|
|
LUNA
Duo-tec MP 1.35
|
LUNA
Duo-tec MP 1.50
|
LUNA
Duo-tec MP 1.60
|
LUNA
Duo-tec MP 1.70
|
LUNA
Duo-tec MP 1.90
|
LUNA
Duo-tec MP 1.99
|
LUNA
Duo-te
|
|
|
Макс. полез. тепл.
мощность по отоплению: в
режиме 80/60°С
|
кВт |
33,8 |
45 |
55 |
65 |
85 |
92,4 |
102 |
|
Макс. полез. тепл.
мощность по отоплению: в
режиме 50/30°С
|
кВт |
36,6 |
48,6 |
59,4 |
70,2 |
91,8 |
99,8 |
110,2 |
|
Мин. полез. тепл.
мощность по отоплению: в
режиме 80/60°С
|
кВт |
5,0 |
5,0 |
6,1 |
7,2 |
9,4 |
11,4 |
11,4 |
|
Мин. полез. тепл.
мощность по отоплению: в
режиме 50/30°С
|
кВт |
5,4 |
5,4 |
6,6 |
7,8 |
10,3 |
12,3 |
12,4 |
|
Макс. потребляемая
тепловая мощность по
отоплению
|
кВт |
34,8 |
46,3 |
56,6 |
66,9 |
87,4 |
95,1 |
104,9 |
|
Мин. потребляемая
тепловая мощность
|
кВт |
5,1 |
5,1 |
6,3 |
7,4 |
9,7 |
11,7 |
11,7 |
|
Макс. расход
природного/сжиженного газа
|
м3/ч
(кг/ч) |
3,68
(2,70) |
4,90
(3,60) |
5,98
(4,40) |
7,07
(5,20) |
9,25
(6,60) |
10,06
(7,39) |
11,10
(7,92) |
|
Производительность
(КПД): в режиме 80/60°С
|
% |
97,2 |
97,2 |
97,2 |
97,2 |
97,2 |
97,2 |
97,2 |
|
Производительность
(КПД): в режиме 50/30°С
|
% |
105,0 |
105,0 |
105,0 |
105,0 |
105,0 |
105,0 |
105,0 |
|
Макс.
производительность (КПД) при
нагрузке 30%
|
% |
107,6 |
107,6 |
107,6 |
107,6 |
107,3 |
107,4 |
107,4 |
|
Диапазон
регулирования темп. в
контуре ГВС
|
°С |
25—80 |
25—80 |
25—80 |
25—80 |
25—80 |
25—80 |
25—80 |
|
Номинальная
циркуляция воды через котел
при Δt=20°С
|
м3/ч |
1,90 |
1,90 |
1,98 |
2,75 |
4,20 |
4,20 |
4,55 |
|
Диаметр дымоотвод.
труб (коакс./раздельных)
|
мм |
(80—125)/80 |
(80—125)/80 |
(80—125)/80 |
(80—125)/80 |
(110—160)/100 |
(110—160)/100 |
(110—160)/100 |
|
Макс. длина
дымоотвод. труб (коакс./раздельных)
|
м |
10/60 |
10/60 |
10/60 |
10/60 |
10/27 |
10/27 |
10/27 |
|
Номинальное
входное давление природного
газа
|
мбар |
5—20 |
5—20 |
5—20 |
5—20 |
5—20 |
5—20 |
5—20 |
|
Электрическая
мощность/напряжение
|
Вт/В |
180/230 |
190/230 |
210/230 |
210/230 |
275/230 |
275/230 |
320/230 |
|
Габаритные
размеры: высота
|
мм |
766 |
766 |
766 |
766 |
952 |
952 |
952 |
|
Габаритные
размеры: ширина
|
мм |
450 |
450 |
450 |
450 |
600 |
600 |
600 |
|
Габаритные
размеры: глубина
|
мм |
377 |
377 |
377 |
505 |
584 |
584 |
584 |
|
Вес НЕТТО/БРУТТО
|
кг |
40/44 |
40/44 |
40/44 |
50/54 |
83/87 |
83/87 |
93/97 |
|
Упаковочные
размеры
|
см |
42x54x90 |
90x42x54 |
90x42x54 |
90x54x56 |
66x68x130 |
66x68x130 |
66x68x130 |
|
|
|
